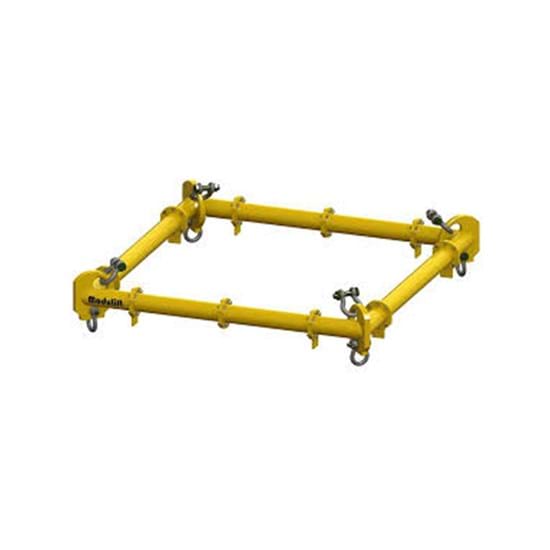

Modulaire 4-punts spreader 70 ton

Spreaders & hijsevenaars

Modulaire 4-punts spreaders zijn geschikt voor het hijsen van lasten van een rechthoekige of vierkante constructie. Door het 4-punts systeem biedt de spreader een hoge stabiliteit. De 4-punts spreaders worden standaard geleverd inclusief sluitingen.

Tonnage tabel bevestigingshoek 45°

Lengte x breedte overspanning
12												36
11											40	34
10										40	40	33
9									57	40	40	31
8								60	57	40	38	30
7							60	60	57	40	37	29
6						60	60	60	50	34	35	28
5					60	60	60	60	50	34	34	27
4				60	60	60	60	60	50	34	33	26
3			60	60	60	60	60	60	50	34	32	26
2		60	60	60	60	60	60	60	50	34	31	25
1	60	60	60	60	60	60	60	60	50	34	31	24
m.	1	2	3	4	5	6	7	8	9	10	11	12

Tonnage tabel bevestigingshoek 60°

Lengte x breedte overspanning
12												63
11											70	60
10										80	70	58
9									80	80	70	55
8								80	80	80	67	53
7							80	80	80	70	65	51
6						80	80	80	70	60	62	49
5					80	80	80	80	70	60	60	47
4				80	80	80	80	80	70	60	58	46
3			80	80	80	80	80	80	70	60	56	45
2		80	80	80	80	80	80	70	70	60	55	44
1	80	80	80	80	80	80	80	70	70	60	54	44
m.	1	2	3	4	5	6	7	8	9	10	11	12

Artikel nummers

Lengte x breedte overspanning
12												1382378
11											1382376	1382377
10										1382373	1382374	1382375
9									1382369	1382370	1382371	1382372
8								1382364	1382365	1382366	1382367	1382368
7							1382358	1382359	1382360	1382361	1382362	1382363
6						1382351	1382352	1382353	1382354	1382355	1382356	1382357
5					1382343	1382344	1382345	1382346	1382347	1382348	1382349	1382350
4				1382334	1382335	1382336	1382337	1382338	1382339	1382340	1382341	1382342
3			1382324	1382325	1382326	1382327	1382328	1382329	1382330	1382331	1382332	1382333
2		1382313	1382314	1382315	1382316	1382317	1382318	1382319	1382320	1382321	1382322	1382323
1	1382301	1382302	1382303	1382304	1382305	1382306	1382307	1382308	1382309	1382310	1382311	1382312
m.	1	2	3	4	5	6	7	8	9	10	11	12
